同轴夹具
![](http://www.dr-emc.com/uploadfile/2023/0723/20230723120840317.png)

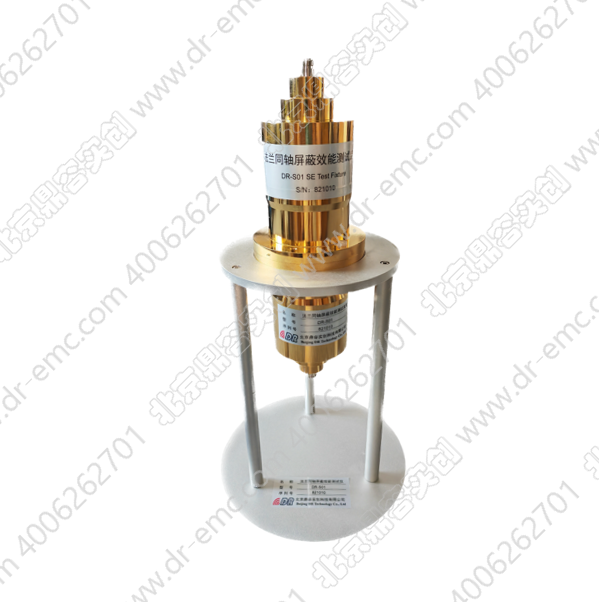

DR-S01法兰同轴屏蔽效能测试装置
- 型号:DR-S01
- DR-S01 法兰同轴屏蔽效能测试夹具完全按照ASTM D4935标准规定设计,在标准规定的频率范围内具有极低的驻波比(VSWR)和插入损耗(IL),有效的保证了测试结果的真实性与准确性,测试装置整体纯金镀金处理,保证良好性能的同时具备美观耐用特性。
- 产品介绍
DR-S01 法兰同轴屏蔽效能测试夹具完全按照ASTM D4935标准规定设计,在标准规定的频率范围内具有极低的驻波比(VSWR)和插入损耗(IL),有效的保证了测试结果的真实性与准确性,测试装置整体纯金镀金处理,保证良好性能的同时具备美观耐用特性。
n 适用于导电织物、金属薄板、导电涂层/镀层、金属网、导电膜、导电玻璃、导电介质板、导电复合材料等平板型电磁屏蔽材料的平面波(模拟远场条件)屏蔽效能测量。
n适用标准:GJB8820(更替GJB6190)、GB/T25471、GB/T30142和ASTM D4935等相关标准。
主要参数 | 说明 |
频率范围 | 30MHz~1.5GHz,(可在9kHz~3GHz内使用,VSWRmax < 1.6) |
电压驻波比(VSWR) | <1.15(校准级) <1.2(工业级) |
插入损耗(IL) | <0.5dB |
外形尺寸 | 400mm×133mm(L×D) |
接头匹配方式 | N型(母,无支承介质) |
重量 | 16kg |
详细资料请致电4006262701或添加微信(13366887906)索取!
