电磁干扰噪声抑制片（Noise Suppression Sheet，NSS）能够减小噪声电流，抑制辐射和降低噪声路径的耦合，使电磁干扰电磁信号聚集或转换为其他形式的能量。它的应用主要为：
——贴装在芯片上，防止电磁信号其向外辐射；
——应用在两印刷电路板之间或者元器件间，利用干扰抑制片磁导率远大于空气的特性改变原始磁路，从而减小耦合；
——装贴在屏蔽壳体内或壳体孔缝处上，吸收屏蔽壳中反射或泄露的电磁波，减小对屏蔽壳中元器件的干扰或对外界的干扰发射；
——放置在柔性电缆上用于降低传导干扰信号造成的辐射，同时也能防止静电产生的干扰。
       NSS的应用属于电磁场的近场应用范畴，其特有的电磁特性可以实现对电磁干扰能量的去耦（噪声隔离）和损耗（NSS不一定要有损耗特性）。 国际电工委员会标准IEC 62333中按照噪声抑制片的应用状态将去耦效应分为内部去耦（Intra-decoupling）和相互间去耦（Inter-decoupling）两类，如按照探头相互位置关系内部去耦定义为同侧去耦，相互间去耦定义为异侧去耦。

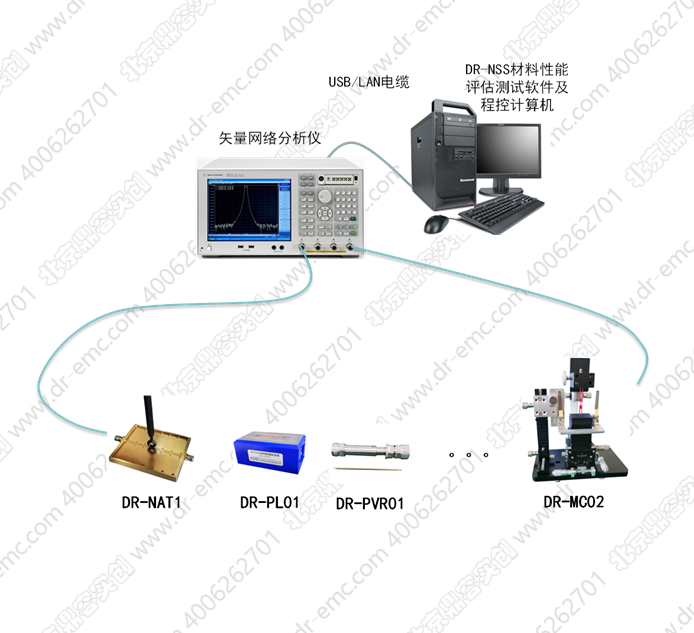

       NSS性能评估主要依据IEC62333《数字器件和设备用噪声抑制片》和GB/T32596 2016 《电磁屏蔽吸波片通用规范》这两个标准，其他方法常见日本和欧美NSS制造商的企业内部测评体系，原理相同基本相同，下图是从电磁干扰三要素（干扰源、敏感体和传播途径）角度定义电子设备内部常见干扰传播模式。
​​​
​​​​​
        ​耦合类型定义见下表，一共定义了七种常见干扰耦合途径：

    ​
